发电厂广泛运用6kV电缆,而电缆附件对电缆线路的安全可靠运转有很大影响，因此对电缆附件安装质量要求较高,本文对电缆附件的安装进行剖析。

电缆附件是指联接电缆本体与用电设备的的一种设备,现在主要有热缩式、预制式、冷缩式等，因为热缩式附件价格较低，电缆附件遍及选用热缩式。电缆附件选用介电常数.介电强度.绝缘电阻和介质损耗因数较高的资料制成,能够坚持长时间安稳运转。

1电缆附件适用标准

电缆附件适用标准主要有三个层次。

第一层:IEC标准。IEC60502《额定电压1kV(Um=1.2kV)以上至30kV(Um=36kV)挤出绝缘电力电缆及其附件》。IEC61442《额定电压6kV(U m=7.2kV)到30kV(Um=36kV)电力电缆附件试验办法》。

第二层次:国家标准(GB标准)。GB5589《电缆附件试验办法》。

GB14315《电线电缆导体用压接型铜、铝接线端子和联接收》。

第三层次:行业标准J B标准(机械行业协会标准)。

JB/T8144《额定电压26/ 35kV及以下电力电缆附件基本技能要求》。JB7829《额定电压26/35kV及以下电力电缆户内型、户外型热缩短式终端》。JB7830《额定电压26/35kV及以下电力电缆直通型热缩短式接头》。

2安装环境的要求

为防止电缆附件、本体之间混人水汽、杂物等,安装有必要在天气晴朗.空气枯燥的情况下进行,现场应无飞扬的尘土或纸屑。

3附件的查看和维护

安装前一定要翻开包装箱对附件主体进行查看,查看时应留意调查附件主体是否存在细微裂口、破损等。搬运时,应轻拿轻放。查看结束，应将主体从头放回包装箱中，切不可随意放置,防止遭受外来尖利物件的损伤，直到要安装主体时再取出。

4安装前对电缆的查看

对电缆处理前，应供认电缆是否存在进水或受潮等影响安装质量的问题,如电缆进水(特别是缆芯进水),有必要采纳相应措施处理。

剥切电缆时，应先了解清楚电缆结构，防止伤及电缆主体绝缘。别的，剥切时,用刀不宜过深,防止损伤电缆绝缘。中低压电缆外半导电有可剥离型和不可剥离型两类，应区别对待。对可剥离型在环切半导电口时,用刀不可太重,不能伤及主绝缘，拉断时不应使半导电口处有部分翘起,并当对坡口作倒角处理。对不可剥离型,在刨刮时不应在半导电断口留有凹坑或台阶等过渡不滑润现象。

电缆主绝缘表面应打磨洁净，尤其是不能有沿电缆轴向散布的并影响到界面特性的缺点,如划切过深的刀痕。

5安装步骤

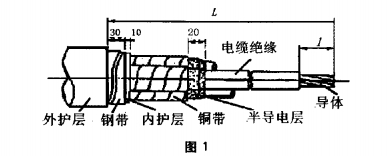

6kV三芯电缆终端头电缆剥切图如(图1)。

(1)剥切电缆:按图所示尺寸剥去电缆外护层、钢带(若有钢带)和内护层。

(2)剥切屏蔽铜带和半导电层:从分支套指端上部50mm处初步剥去屏蔽铜带。保存20mm半导电层外,其他剥去，保存的半导电层端部应按安装工艺一般程序和要求处理。

(3)剥切线芯结束绝缘:按接线端子孔深加10mm的长度剥去线芯结束绝缘。

(4)压接接线端子:压接后除去毛刺和飞边。

(5)安装 应力管:用清洗剂擦净绝緣表面。留意:擦过半导电层的清洗布不可再擦绝缘。在绝缘表面均匀地涂一层硅脂,套入应力管,应力管下端掩盖到电线屏蔽铜带上面。自下而上地加热缩短，防止应力管与线芯绝缘之间留有气隙。

(6)安装绝缘管:用填充胶带绕包应力管端部与线芯绝缘之间的阶梯，使之为滑润的锥形过渡面。再用密封胶带包绕分支套指端(二层);然后,套绝缘管,再由下向上加热缩短。

(7)安装密封管:切去剩下长度的绝缘管。接着用密封胶带包绕填平接线端子压坑以及电缆绝缘与接线端子之间的空隙。最后,套密封管,加热缩短。

(8)套标志管:将红、绿、黄相色标志管套在接线端子压接部位后加热缩短。

(9)安装雨罩:先将三相雨罩套在三相线芯上,离分支套分叉处约100mm处,加热缩短固定，再套单孔雨罩,加热缩短固定。

需求说明:当实际安装的热缩短附件产品结构和安装工艺与上述内容有差异时,应按生产厂供给的安装工艺说明书操作。因为热缩短资料只是在缩短温度以上具有弹性，在常温下是没有弹性和压紧力的，所以安装今后的热缩终端头不应再弯曲和扳动，否则将会造成层间脱开,构成气隙，在施加电压时引起内部放电。如果将终端头安装固定到设备上时有必要扳动或弯曲，则应在定位今后再加热缩短一次,以消除因扳动或弯曲而构成的层间空隙。

6安装进程留意事项

(1)电缆附件从初步剥切到安装结束有必要接连进行,一次结束,防止受潮。

(2)剥切电缆时不得伤及线心绝缘。密封电缆时留意清洁，防止污秽与潮气侵入绝缘层。

(3)同一电缆线心的两端.相色应共同，且与联接母线的相序相对应。

(4)安装结束后还应进行绝缘电阻和直流耐压试验。
